QY4D起重機用硬齒面減速機主要用于起重機各有關機構，也可用于運輸，冶金，礦山，化工及輕工等機械設備的傳動中。其工作條件為：

1 齒輪圓周速度不大于20m/s；

2 高速軸轉速不大于1500r/min；

3 工作環境溫度為-40℃～+45℃；

4 可正反兩向運轉。

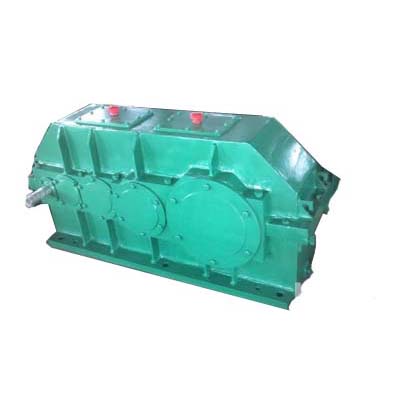

QY4D起重機用硬齒面減速機樣圖

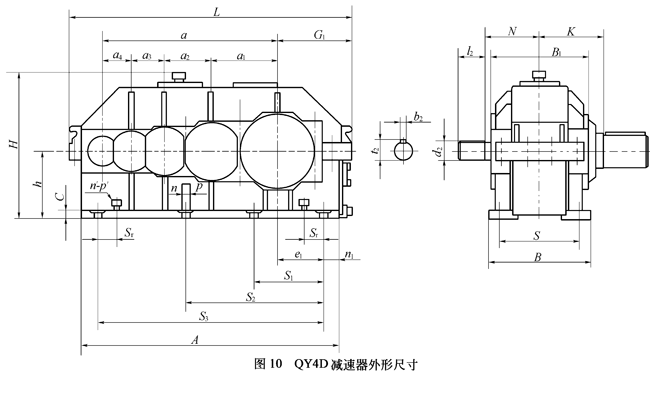

QY4D起重機用硬齒面減速機外形圖

QY4D起重機用硬齒面減速機安裝尺寸

名義中心距a1	a2	a3	a4	a	N	輸入軸端
						I=100～400
						D2		L2			B2		T2
200	140	100	71	511	160	19			40		6			21.5
225	160	112	80	577	175	24			50		8			27
250	180	125	90	645	195	28			60		8			31
280	200	140	100	720	210	32			80		10			35
315	225	160	112	812	230	38			80		10			41
355	250	180	125	910	240	42			110		12			45
						I=100～224					I=250～400
						D2	L2		B2	T2	D2	L2		B2	T2
400	280	200	140	1020	280	48	110		14	51.5	38	80		10	41
450	315	225	160	1150	290	48	110		14	51.5	42	110		12	45
500	355	250	180	1285	325	60	140		18	64	48	110		14	51.5
560	400	280	200	1440	360	65	140		18	69	55	110		16	59
630	450	315	225	1620	410	70	140		20	74.5	60	140		18	64
710	500	355	250	1815	435	80	170		22	85	65	140		18	69
800	560	400	280	2040	490	95	170		25	100	70	140		20	74.5
