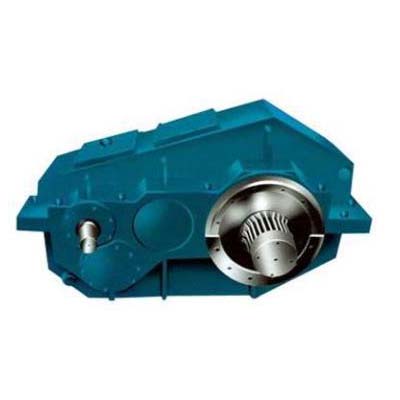

QJY23減速機為三支點支承式硬齒面起重機減速機，QJYA23減速機為空心軸式硬齒面起重機減速機

QJY23、QJYA23減速機齒輪采用低碳合金鋼，齒面滲碳淬硬，磨削成形，具有承載能力大（較QJR、QJS減速器提高1.8～2.4倍）、傳動效率高、使用可靠、壽命長等優點。

QJY23、QJYA23減速機適用于起重機的各有關機構，也可用于運輸、冶金、礦山、化工、輕工等各種機械設備的傳動機構中。



QJY23、QJYA23減速機安裝尺寸

名義中 心距a1	a2	a3	i=22.4～63		i=80～100		L	H	K	b0	f	g h9	d4	e20	S	r	e2	N	重量 kg
			d3r6	L3	d3r6	L3
170	118	85	25	42	20	36	655	420	165	255	18	220	22	420	22	202	95	140	150
200	140	100	32	58	22	36	758	446	195	275	20	250	26	495	27	232	105	180	240
236	170	118	38	58	28	60	890	500	225	320	20	270	26	590	27	272	125	210	370
280	200	140	48	82	38	80	1035	562	250	370	25	320	33	685	32	314	145	235	580
			i=20～56		i=63～100
			d3r6	L3	d3r6	L3
335	236	170	55	82	42	82	1225	710	280	420	25	350	39	810	37	375	180	260	880
370	260	185	60	105	48	82	1350	770	310	480	25	400	39	895	37	410	190	280	1100
400	280	200	65	105	55	90	1470	836	340	530	30	400	45	975	37	447	215	310	1550
450	320	225	70	105	60	105	1645	980	375	580	30	480	45	1090	42	506	240	350	2050
500	360	250	80	130	65	105	1805	1060	410	650	40	530	52	1200	42	554	260	370	2800
560	400	280	95	170	75	120	1995	1240	460	700	40	580	52	1315	47	626	265	390	3900
630	450	320	110	180	85	130	2236	1370	495	770	40	600	62	1470	47	704	295	440	5550
710	500	360	120	210	90	170	2518	1530	565	875	50	650	62	1660	55	781	335	520	7700
800	560	400	140	250	100	180	2834	1760	645	1020	60	770	70	1870	55	880	375	575	10400
