ZQSH減速機是二級傳動雙圓弧圓柱齒輪減速器適用于建材、起重、運輸、冶金、化工和輕工等行業。高速軸轉速不超過1500r/min，齒輪圓周速度不大于12m/s，效率不低于0.94，工作環境為-40℃—＋40℃，可正反轉運行。

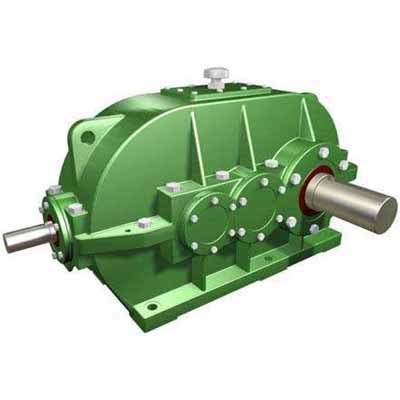

ZQSH減速機樣品圖



ZQSH減速機機型按中心距分為：250、350、400、500、650、750、850、1000共8種。

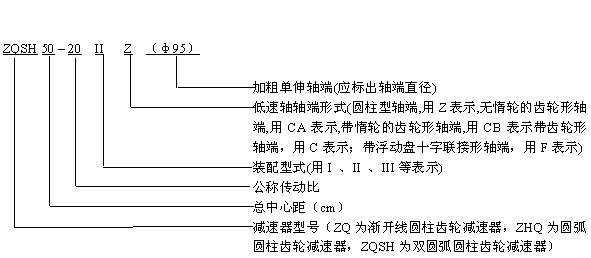

ZQSH減速機型號標記示例

型號 中心距 中心高 H0 最大外形尺寸 軸端尺寸 L L2 L3 a a1 a2 L B H 高速軸 低速軸 B1 B2 B3 ZQSH 250 250 100 150 160-1 540 230 325 200 220 164.5 345 101 - 350 350 150 200 200-1 730 290 405 260 250 214 470 132 - 400 400 150 250 250-1 826 310 490 270 300 234 490 133 - 500 500 200 300 300-1.5 986 350 590 330 325 270 620 148 - 650 650 250 400 320-1.5 1278 470 700 430 140 342 830 183 495 750 750 300 450 320-1.5 1448 510 745 450 450 362 1020 207 620 850 850 350 500 400-1.5 1632 580 875 510 525 403 1100 236 610 1000 1000 400 600 400-1.5 1896 660 965 550 605 507 1350 257 870 型號 B4 H1 g 安裝尺寸 惰輪部分 最大 重量 Kg C C1 孔距 孔徑 孔數 ad hd md Zd2 S1 S2   ZQSH   250 — — 20 60 28 235 190 17 4 — — — — — 350 — — 25 100 40 310 250 17 4 — — — — — 400 — — 25 110 80 370 270 17 4 — — — — — 500 — — 25 130 80 240 310 17 6 216 30 4 68   650 318 95 35 160 85 215 410 25 8 276 50 4 69   750 362 130 35 155 55 275 450 25 8 — — — — — 850 418 105 40 155 75 300 520 32 8 272 30 4 73   1000 478 200 40 200 100 350 590 32 8 — — — — —     注：1括號內尺寸只用于Z型加粗單伸軸器，且盡可能不用。（如粗單伸軸端僅適用于ZQH、ZQSH）         2 JZQ于ZQ(ZQH、ZQSH)僅出軸鍵槽不同其它均相同。 規格 250 350 400 500 650 750 850 1000 鍵寬b2 JZQ型 18（8） 18（8） 28（8） 28（8） 36（10） 36（10） 36（12.8） 40（3.5） 鍵橫深t ZQ型 16（6.5） 16（6.5） 24（9） 24（9） 32（11.5） 32（11.5） 36（12.8） 40（13.5）
