ZQ大速比減速機
閱覽次數： 更新時間：2016-06-03
ZQ大速比減速機是由ZQ型減速機誕生而來的；在ZQ型二級傳動的基礎上，增加一級變成三級減速機，擴大了減速機的傳動比，其工作條件、裝配型式與ZQ型減速機基本相同。
ZQ大速比減速機，其輸入、輸出軸的位置和安裝尺寸盡量與ZQ型保持不變、箱體剖分面做成傾斜，增加的高速級在上方。有ZQ350+100、ZQ400+100、ZQ500+150、ZQ650+150、ZQ850+250和ZQ1000+250六個規格。

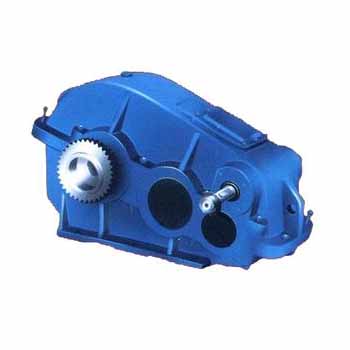

ZQ大速比減速機樣品圖

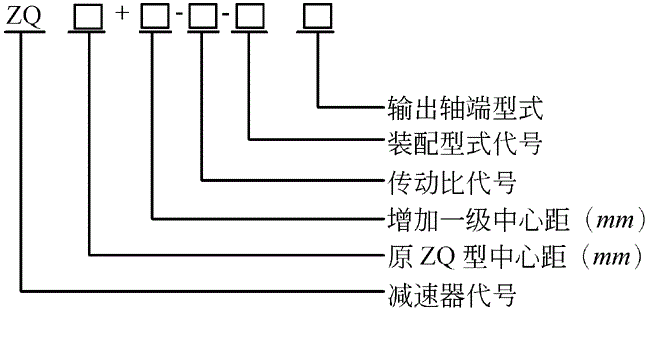

ZQ大速比減速機標記示例：
ZQ大速比減速機，原中心距為1000mm，增加一級中心距250mm，傳動比為223.8、代號為V，裝配型式為3，圓柱形軸端輸出，標記為：減速機ZQ1000+250-V-3 Z
中心距 ZQ大速比減速器中心距見下表。
ZQ大速比減速器中心距 （mm）
|
減速器型號
|
ZQ350+100
|
ZQ400+100
ZQD400
|
ZQ500+150
ZQD500
|
ZQ650+150
ZQD650
|
ZQ850+250
ZQD850
|
ZQ1000+250
ZQD1000
|
|
高速級a1
|
100
|
100
|
150
|
150
|
250
|
250
|
|
中速級a2
|
150
|
150
|
200
|
250
|
350
|
400
|
|
低速級a3
|
200
|
250
|
300
|
400
|
500
|
600
|
|
總中心距a
|
450
|
500
|
650
|
800
|
1100
|
1250
|
傳動比 ZQ大速比減速器的傳動比見下表。
ZQ型大速比減速器的傳動比
|
傳動比代號
|
Ⅰ
|
Ⅱ
|
Ⅲ
|
Ⅳ
|
Ⅴ
|
Ⅵ
|
Ⅶ
|
Ⅷ
|
Ⅸ
|
Ⅹ
|
Ⅺ
|
Ⅻ
|
|
公稱傳動比
|
315
|
300
|
280
|
250
|
224
|
200
|
160
|
140
|
125
|
90
|
80
|
63
|
|
實際傳動比
|
317.28
|
291.19
|
265.71
|
243.86
|
223.80
|
191.22
|
163.38
|
141.73
|
121.10
|
92.21
|
81.70
|
65.54
|
