ZSC減速機（立式軸裝）是三級傳動的漸開線圓柱齒輪減速器，主要用于礦山，冶金，水泥，建筑，化工，輕工，等各種機械設備的減速傳動，適合受結構限制采用立式安裝的工作場合，高速軸轉速不超過1500r/min,工作環境為-40℃—＋40℃，可正反轉運行。

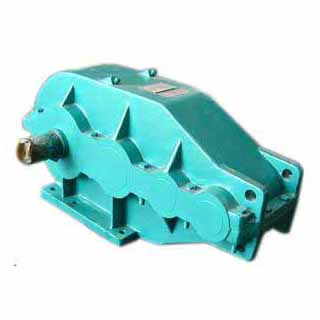

ZSC減速機樣品圖

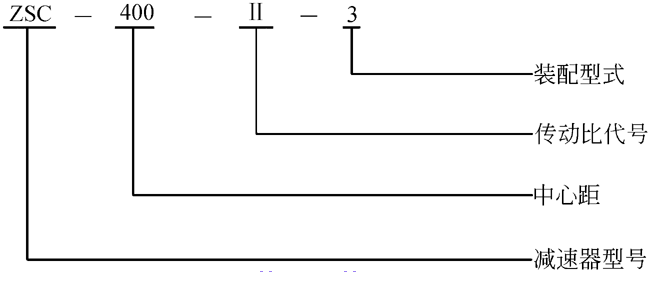

ZSC減速機標記示例





ZSC減速機尺寸規格

	中心距				中心高 H0	輪廓尺寸			軸端尺寸
	A	A 1	A 2	A 3		L	B	H	高速軸					低速軸
									d1	l 1	B1	b 1	t 1	D	l 2	B2	b 2	t 2
ZSC350	350	87	123	140	130	600	180	282	22	50	145	6 -0.036	24.2	45	70	170	14 -0.043	48.2
ZSC400	400	90	140	170	150	670	210	330	30	55	170	8 -0.036	33	65	85	205	18 0 0.043	70.5
ZSC600	600	150	200	250	235	965	312	481	35	55	220	10 -0.063	38.6	80	115	290	24 0 0.052	87
ZSC750	750	200	250	300	335	1220	374	653	50錐度 1：10	錐長 85	342	16 -0.043	28	95	145	350	28 0 0.025	100.7

型號	L1	L2	L3	L4	K	g	K1	K2	K3	K4	孔數d	孔數n	重量
ZSC350	110	290	155	98	195	25	77.5	135	—	220	21	4	76
ZSC400	100	340	170	100	230	25	95	25	—	280	21	4	165
ZSC600	165	410	250	115	340	30	140	30	120	230	21	6	329
ZSC750	210	580	350	120	400	35	165	40	120	380	25	6	452
