FZLY減速機為二級傳動硬齒面齒輪減速機，采用滲碳、淬火、磨齒加工的硬齒面齒輪，承載能力高、噪聲低、體積小、重量輕、效率高、使用壽命長。

FZLY減速機主要參數

1）中心距以輸出級中心距為名義中心距，為：224mm，250mm，280 mm，315 mm，355 mm，400 mm，450 mm，500 mm，560 mm。

2）傳動比減速器的公稱傳動比為22.4，25，28，31.5。實際傳動比與公稱傳動比的相對誤差不大于4％。

3）齒輪的基本齒形齒輪的基本齒廓應符合GB1356的規定。

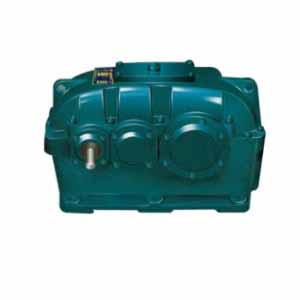

FZLY減速機樣圖

FZLY減速機產品的型號及標記示例

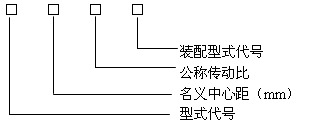

減速機的型號由型式代號，名義中心距（末級中心距），公稱傳動比，裝配型式代號組成。

型式代號：FZLY。

名義中心距：用實際數字表示，單位為mm。

傳動比：用公稱傳動比表示。

裝配型式：用羅馬數字Ⅰ、Ⅱ、Ⅲ、Ⅳ表示。

標記示例：

名義中心距為560mm，公稱傳動比為25，裝配型式為第Ⅰ種的減速機標記為：

減速機 FZLY560-25-Ⅰ

FZLY減速機相關參數
